แจกฟรี!! วงจรไฟฟ้าภายในรีโมทมอเตอร์ประตูม้วน รายละเอียดวงจรรีโมทมอเตอร์ประตูม้วน รุ่นRVS-5P

Last updated: 8 มี.ค. 2566  |  548 จำนวนผู้เข้าชม  |

รีโมทประตูม้วน

วงจรไฟฟ้าภายในรีโมทมอเตอร์ประตูม้วน รุ่นRVS-5P รายละเอียดวงจรรีโมทมอเตอร์ประตูม้วน แรงดันไฟฟ้า รอบการทำงานประตูม้วนไฟฟ้ารีโมท วิธีการใช้งานรีโมท

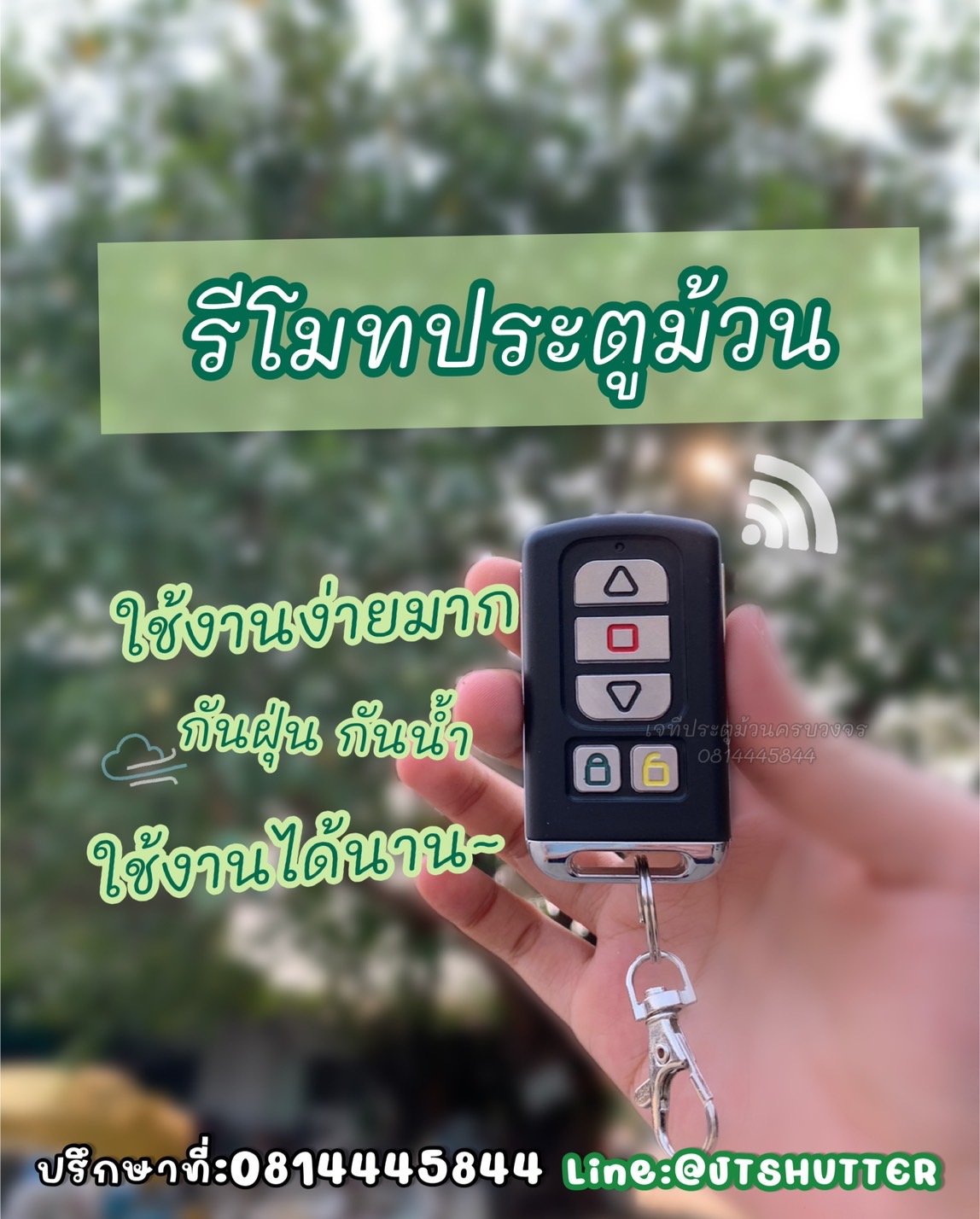

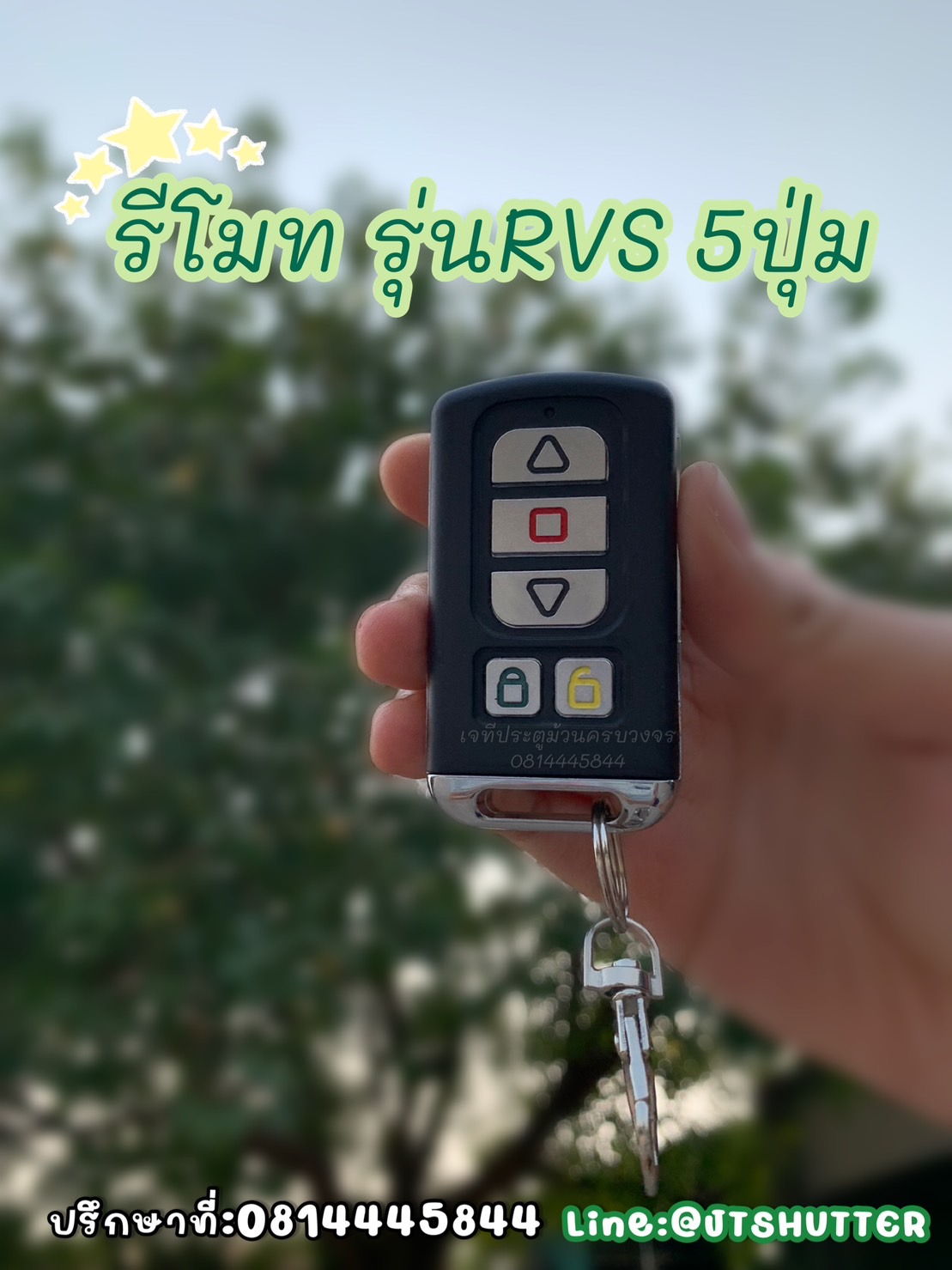

  ตัวอย่างรีโมทรุ่นRVS-5P

รีโมทประตูม้วน


อุปกรณ์ชุดรีโมทควบคุมมอเตอร์ประตูม้วน

  • กล่องคอนโทรลควบคุม รีโมท
  • สายเชื่อมกล่องคอนโทรลเข้ากับมอเตอร์ประตูม้วน
  • ลูกรีโมทมอเตอร์ประตูม้วน
  • อุปกรณ์ยึดตำแหน่งชุดกล่องคอนโทรลรีโมท

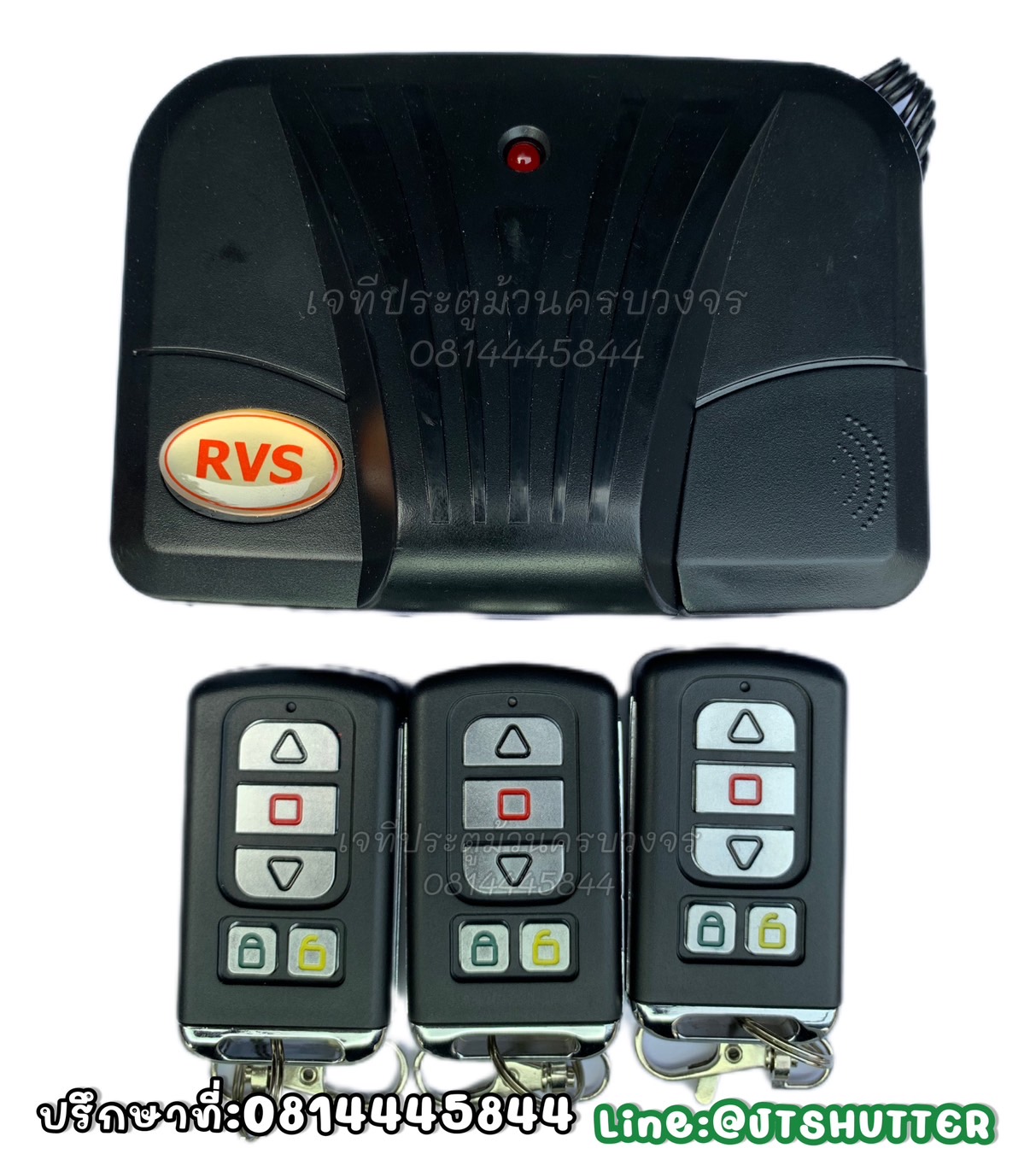

ชุดรีโมทมอเตอร์ประตูม้วน

(ตัวอย่างอุปกรณ์ชุดรีโมทประตูม้วน)

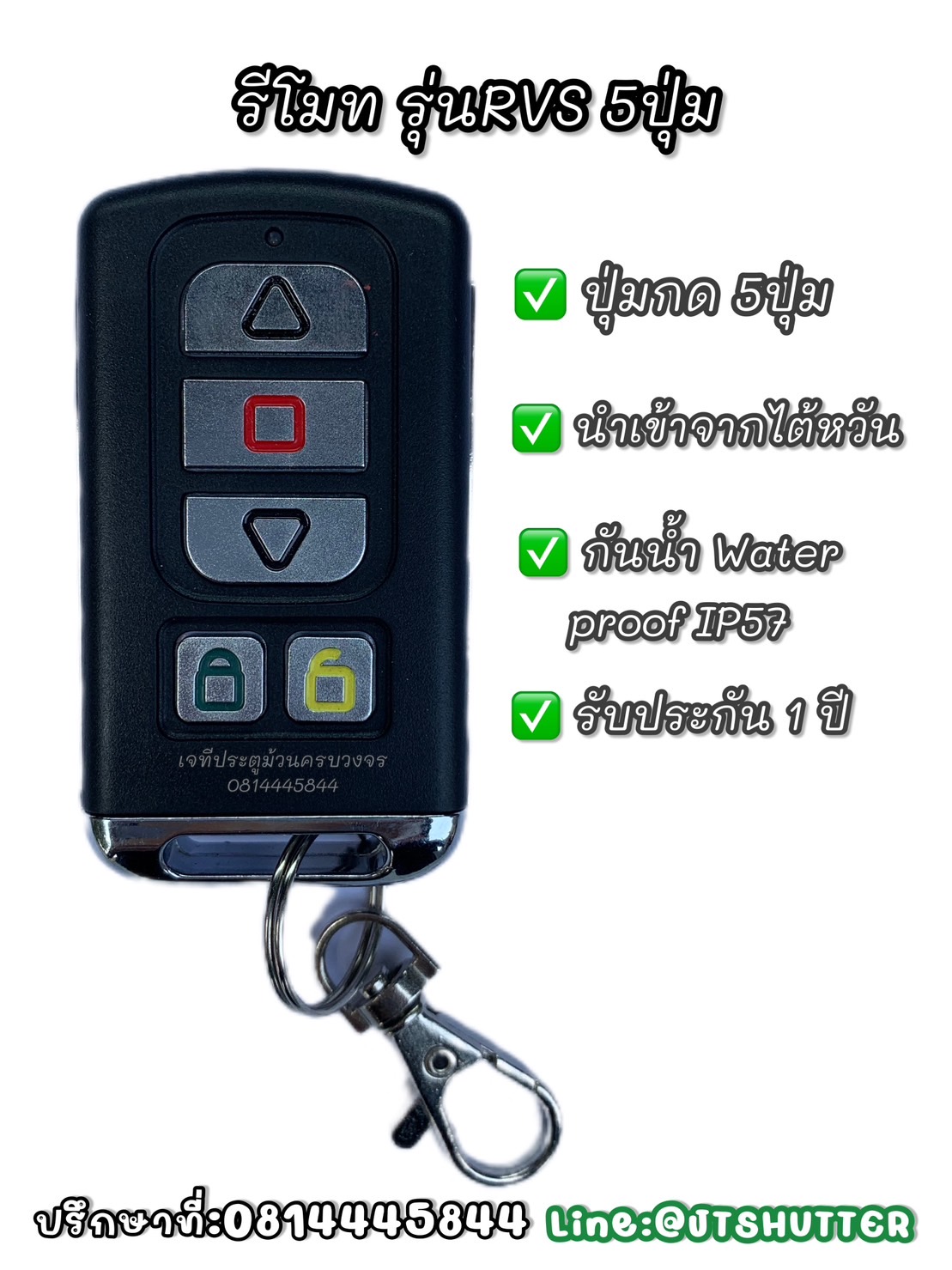

ชุดรีโมทมอเตอร์ประตูม้วน

(ตัวอย่าง ด้านหน้า รีโมทมอเตอร์ประตูม้วน)

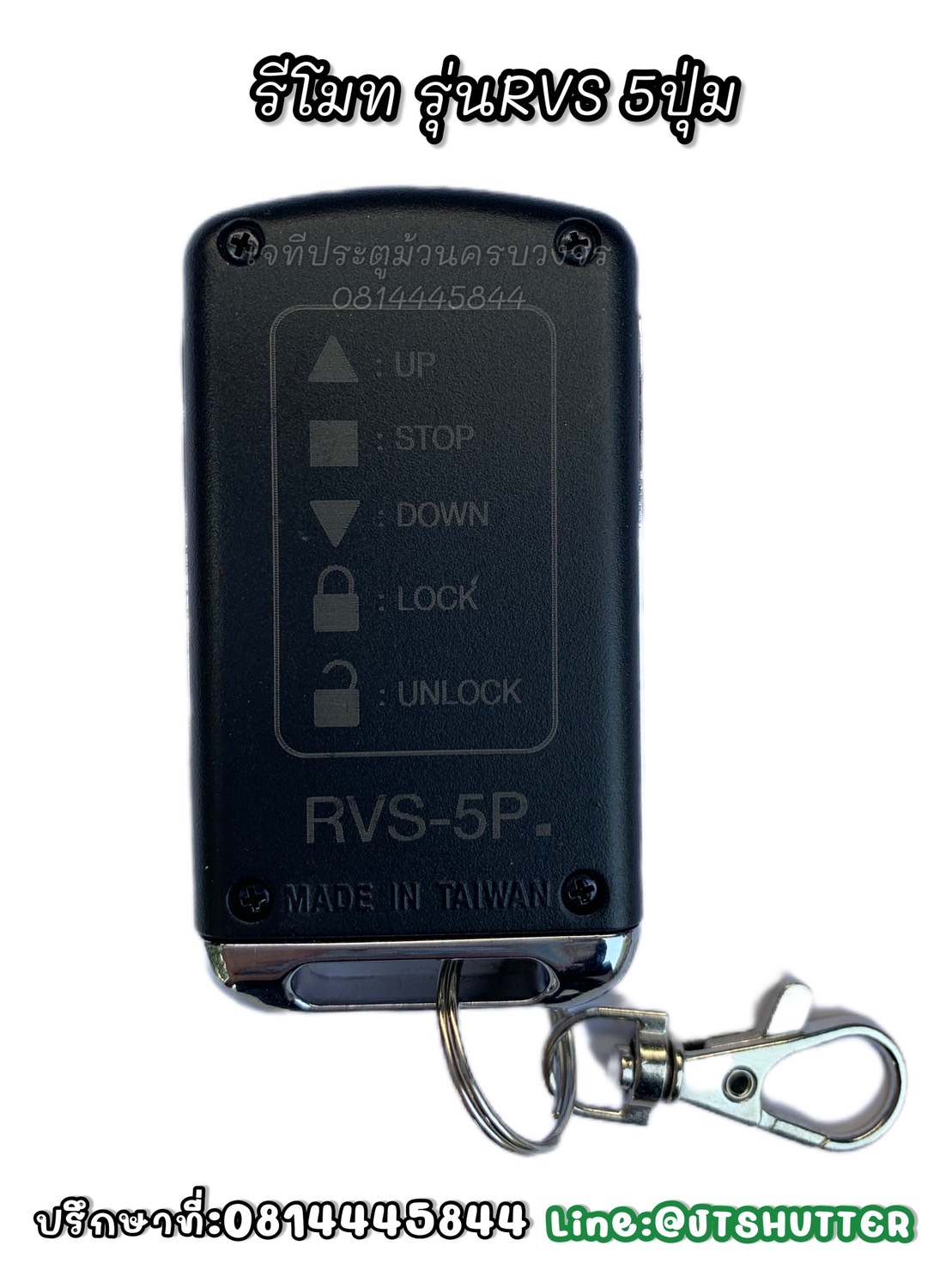

ชุดรีโมทมอเตอร์ประตูม้วน

(ตัวอย่าง ด้านหลัง รีโมทมอเตอร์ประตูม้วน)



วงจรรีโมทมอเตอร์ประตูม้วน

A: สีดำ : กระแสไฟ AC 220V

B: สีดำ : กระแสไฟ AC 220V

C: สีแดง : ตัดลาย P1 ของมอเตอร์ประตูม้วนที่ต่อเข้ากับสวิทซ์มอเตอร์ประตูม้วน กดหยุด แบ่งเป็น 2 สาย แล้วนำเอาสายสีแดงของ รีโมทมอเตอร์ประตูม้วน P1Aต่อเข้ากับสายที่ไปทางมอเตอร์ประตูม้วน

D: สีเขียว : ต่อเข้ากับอีกทางหนึ่งที่ไปทางสวิทซ์กดหยุดมอเตอร์ประตูม้วน

E: สีเหลือง : เชื่อมต่อกับP2 (สวิทซ์มอเตอร์กดเปิดประตูม้วน)

F: สีขาว : เชื่อมต่อกับP4 (สวิทซ์มอเตอร์กดปิดประตูม้วน)

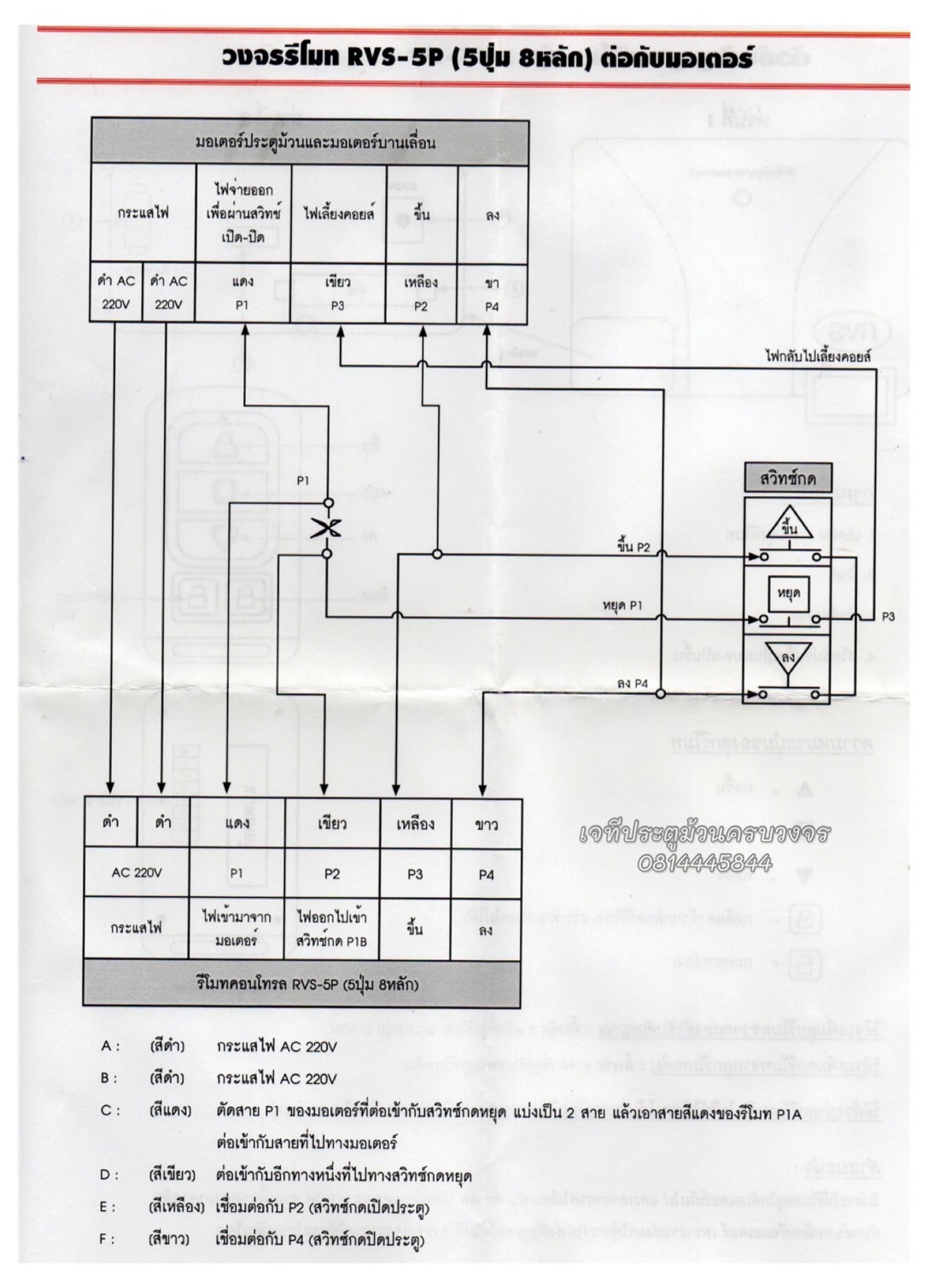

  วงจรรีโมทมอเตอร์ประตูม้วน

ชุดรีโมทมอเตอร์ประตูม้วน

(วงจรไฟฟ้ารีโมทมอเตอร์ประตูม้วน รุ่น RVS-5P)

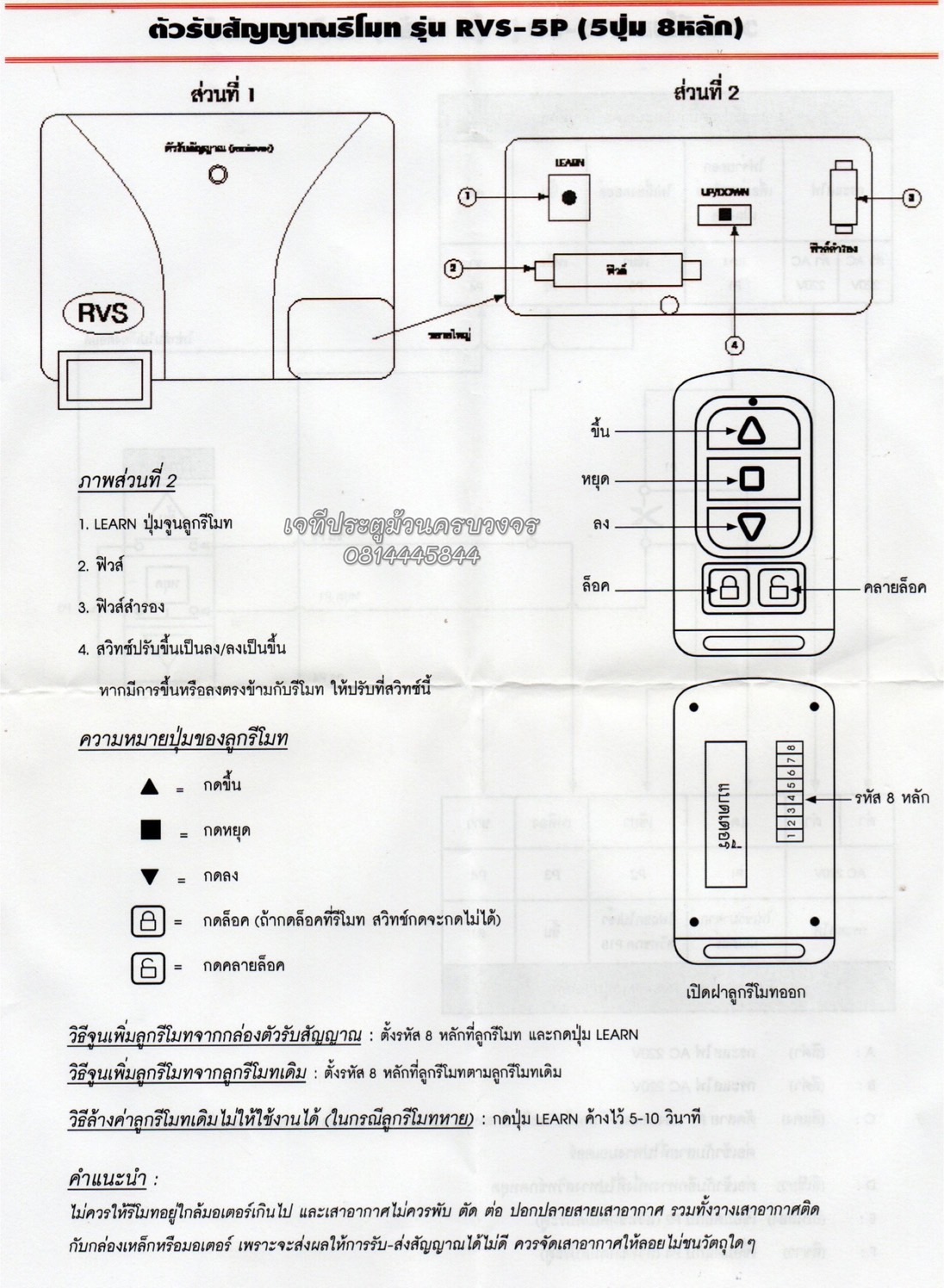

ชุดรีโมทมอเตอร์ประตูม้วน

(ตัวอย่างอุปกรณ์รับสัญญาณรีโมท รุ่นRVS-5P)



   วิธีการใช้รีโมทมอเตอร์ประตูม้วน


ความหมายปุ่มของลูกรีโมท

ปุ่มที่1 : กดประตูม้วนขึ้น

ปุ่มที่2 : กดประตูม้วน หยุด (Stop)

ปุ่มที่3 : กดประตูม้วนลง

ปุ่มที่4 : กดล็อคปประตูม้วน (ถ้าหากกดล็อคแล้วต้องกดคลายล็อคก่อนถึงจะสามารถใช้งานปุ่มอื่น/สวิทซ์กดประตูม้วน ได้)

ปุ่มที่5 : กดคลายล็อคประตูม้วน



ข้อแนะนำการติดตั้งรีโมทประตูม้วน



  •  ไม่ควรให้เสาอากาศของกล่องคอนโทรลรีโมทติดกับกล่องครอบ เนื่องจากจะทำให้การกระจายสัญญาณน้อยลง
  • ไม่ควรให้กล่องรับสัญญาณอยู่ติดกับมอเตอร์ประตูม้วนมากเกินไป
  • เสารับสัญญาณไม่ควรพับลง ตัด ต่อ ดัดแปลง ปอกปลายเสาอากาศ



 วิธีจูนเพิ่มลูกรีโมทจากกล่องรับสัญญาณ

  • ตั้งรหัส 8หลักที่ลูกรีโมทและกดปุ่ม LEARN

วิธีจูนเพิ่มลูกรีโมทจากลูกรีโมทเดิม

  • ตั้งรหัส 8หลักที่ลูกรีโมทตัวใหม่ให้ตาม ชุดรหัสของลูกรีโมทเดิม

วิธีล้างสัญญาณลูกรีโมทเดิมไม่ให้ใช้งานได้

(ในกรณีลูกรีโมทหาย ต้องการเปลี่ยนชุดรหัสใหม่)

  • กดปุ่ม LEARN ค้างไว้ 5-10 วิ จากนั้นรหัสสัญญาณจากกล่องรับสัญญาณจะถูกล้าง

การติดตั้งกล่องรีโมท

  • ควรติดตั้งกล่องรับสัญญาณรีโมทให้ลอยอยู่ไม่ชนกับวัตถุใดๆ เพื่อการรับสัญญาณที่มีประสิทธิภาพสูงสุด



 จำหน่าย อุปกรณ์ประตูม้วนทุกชนิด
รับติดตั้ง รับซ่อม รับแก้ไข ประตูม้วนทุกระบบ ราคาถูกใจ!!
ประตูไฟฟ้ามอเตอร์ ทุกระบบ ทุกชนิด
รับประกันคุณภาพสินค้า เเข็งเเรง ทนทาน
บริการติดตั้งถึงที่ ทั่วประเทศไทย
ออกใบกำกับภาษีได้
มีพิเศษให้กับผู้แนะนำงาน
ประตูม้วนมีแบบให้เลือกกว่า 20 แบบ
⏰ เวลา เปิด-ปิด
ร้านเปิดทุกวัน (หยุดทุกวันอาทิตย์)
เวลา 08.00-17.00 น.
ติดต่อสอบถามได้ที่
โทรศัพท์: 081-44445844, 0839930591
ID Line: @JTSHUTTER
Mail: Jitti_srimat@hotmail.com



*** วงจรมอเตอร์นี้ เฉพาะรุ่น RVS-5P หรือรุ่นเทียบเคียง



ขอขอบพระคุณข้อมูลจาก RS SHUTTER
